عدسة أسطوانية مقعرة ذات انحناء في الاتجاه الرأسي ، تعمل كعدسة مقعرة ، في حين لا يوجد انحناء في الاتجاه الأفقي. يتم استخدامه لتضخيم شعاع في اتجاه واحد ، مثل تحويل شعاع الليزر إلى خط أو ورقة من الضوء ، أو تغيير ارتفاع الصورة دون تغيير عرضها. عند دمجها مع عدسة أسطوانية محدبة ، يمكن استخدامها لتشكيل شعاع بيضاوي من ليزر أشباه الموصلات إلى واحد دائري ، من بين تطبيقات أخرى.
تشكل العدسة الأسطوانية المقعرة صورة افتراضية متباينة على شكل خط وتستخدم في المقام الأول للتحكم في حجم الشعاع في اتجاه واحد. تتكون هذه العدسة من سطح مستو وسطح أسطواني مقعر ، مع طول بؤري سلبي. لا يواجه الضوء الذي يمر عبر خط الطول المحوري تغييرًا في التقارب ، ولكن الضوء الذي يمر عبر خط الطول الانكسري يختبر تغييرًا في التقارب.
المواصفات | المواصفات التجارية. | مواصفات عالية الدقة. |
مواد | زجاج بالأشعة فوق بنفطية (كوارتز ، سيليكا مصهارة) | |
زجاج فيس (شوت ، CDGM ، HOYA ، إلخ) | ||
البعد | 5 ~ من من من من | |
البعد التسامح | ± من من | ± من من |
التسامح البعد البؤري | ± نقد | ± نقد |
جودة السطح | 60/40 | 40/20 |
تركيز | > 3 دقيقة قوس | دقيقة> 1arc |
شكل السطح | 3λ | 2λ |
عدم انتظام السطح | 1/4λ | 1/10λ |
فتحة واضحة | > على سبيل الغيوم | > على سبيل الغيوم |
شطبة | > ، X 45 درجة | > ، X 45 درجة |
طلاء | حتى على طلب العملاء | |

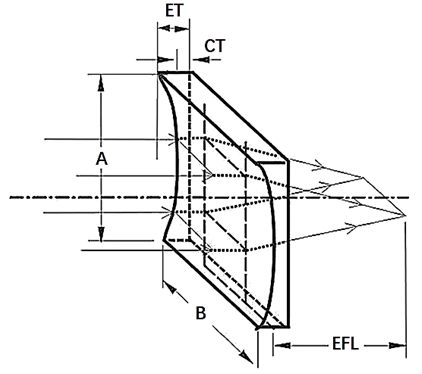

اكتب لا. | القطر | الطول البؤري | سمك الحافة | سمك المركز | الطول البؤري الخلفي | نصف قطر انحناء |
أ * ب (مم) | F (مم) | تي (مم) | Tc (مم) | Fb (مم) | R (مم) | |
PCCC-10R10-15 | 10 × 10 | -15 | 2.2 | 5.0 | -من | 7.79 |
PCCC-15R15-20 | 15 × 15 | -20 | 4.0 | 1.8 | -تج | 10.38 |
PCCC-15R25-40 | 15 × 25 | -40 | 4.0 | 2.6 | -تج | 20.76 |
PCCC-20R20-25 | 20 × 20 | -25 | 7.0 | 2.3 | -تج | 12.98 |
PCCC-20R30-100 | 20 × 30 | -من | 4.0 | 3.0 | -من | 51.90 |
PCCC-20R40-25 | 20 × 40 | -25 | 7.0 | 2.3 | -تج | 77.85 |
PCCC-30R30-50 | 30 × 30 | -50 | 7.0 | 2.2 | -من | 25.95 |
PCCC-30R40-60 | 30 × 40 | -60 | 6.0 | 2.1 | -من | 51.90 |
PCCC-30R50-200 | 30 × 50 | -من | 5.0 | 3.9 | -من | 103.80 |
تطبيقات عدسات أسطوانية بلانو مقعرة
تشكيل شعاع:
تستخدم العدسات الاسطوانية المقعرة في كثير من الأحيان لتحويل أشعة الليزر المتوازينة إلى حزم خطوط. من خلال توجيه السطح المنحني للعدسة نحو مصدر الضوء ، يمكن تقليل الانحرافات الكروية ، وبالتالي تحقيق تشكيل الحزمة.
تشكيل الصورة:
يمكن استخدام زوج من العدسات الأسطوانية المقعرة لتشكيل الصورة ، خاصة عندما يكون من الضروري تشكيل مصدر نقطة في اتجاه أحادي الأبعاد.
أنظمة المسح بالليزر:
في أنظمة المسح الضوئي بالليزر ، تُستخدم عدسات أسطوانية بلانو مقعرة لضبط شكل الشعاع لتلبية متطلبات المسح الضوئي. يمكن أيضًا دمجها مع عناصر بصرية أخرى لتحقيق وظائف تشكيل الحزمة المعقدة.
التحليل الطيفي:
أثناء التحليل الطيفي ، تُستخدم العدسات الأسطوانية المقعرة لضبط زاوية التباعد أو التقارب للشعاع لتلبية احتياجات القياس المختلفة.
تطبيقات موسع شعاع:
عند استخدامها مع العدسات الأسطوانية المحدبة ، يمكن تطبيق العدسات الأسطوانية المستوية المقعرة في أنظمة توسيع الحزمة لتوسيع عرض وطول الحزمة.
